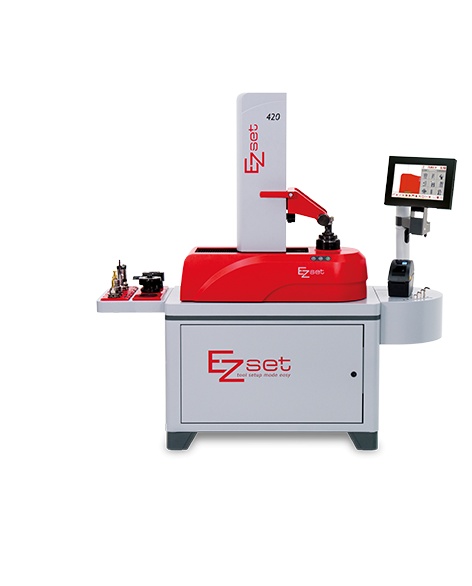

MAQUINA PRESETTER DE FERRAMENTAS EZSET-IC2-420
Código:
EZset coloca você no controle de forma ultrarrápida
O EZset com ImageController2 mede, salva e documenta as arestas de corte das ferramentas em segundos. Também é possível salvar ferramentas de múltiplos estágios, e os resultados das medições podem ser transferidos diretamente para o centro de usinagem CNC com o simples toque de um botão. O processo de medição é rápido e extremamente simples, utilizando o processamento de imagem ImageController2 via monitor touchscreen EZtouch de 13,3” ou 24”, com teclas grandes e uma interface gráfica intuitiva para operação facilitada.
Descrição
Benefícios Adicionais em Relação ao IC1:
✔ Medição e salvamento de ferramentas com precisão micrométrica (µm).
✔ Gerenciamento de ferramentas integrado, permitindo salvar valores-alvo e tolerâncias.
✔ Saída de resultados de medição em etiqueta, lista ou diretamente para a máquina CNC.
✔ Medição do centro de rotação com câmera monocromática.
✔ Zoom de 20x/38x na aresta de corte com iluminação incidente para controle de qualidade.
Vantagens:
- Sistema operacional: Windows 10 64-bit multilíngue
- Temperatura ambiente permitida: até 50 °C
- Fabricado conforme as normas CE (Europa) e FCC classe B (EUA)
- Disco de estado sólido (SSD): rápido e resistente a impactos
- Backup de dados com “um botão” para cópias de segurança em dispositivo USB
- Placa de rede
- Alcance de medição em Z: 420 mm
- Alcance de medição em X: 420 mm
- Calibre de Contato: 100 mm
Especificações da tela:
- Dimensões: aprox. 30 x 18 cm (diagonal visível de 13”) ou aprox. 58 x 36 cm (diagonal visível de 24”)
- Tipo de tela: Display widescreen plano (16:9)
- Ângulo máximo de visão: 178° vertical / 175° horizontal
- Revestimento da tela: Camada dura (3H), antirreflexo
- Resolução ideal: 1.920 x 1.080 pixels a 60 Hz
- Taxa de contraste: 1000:1 (padrão)
- Brilho: 350 cd/m² (padrão)
- Tempo de resposta: 5 ms
- Suporte de cores: 16,7 milhões de cores
- Iluminação de fundo: LED
Condições ambientais:
- Temperatura operacional: 0 a 50 °C (32 a 122 °F)
- Temperatura fora de operação, armazenamento e transporte: -20 a 60 °C (-4 a 140 °F)
- Umidade operacional: 10 a 80% (sem condensação)
- Umidade fora de operação, armazenamento e transporte: 5 a 90% (sem condensação)
Requisitos elétricos:
- Tensão necessária: 24 VCC, máx. 65 W
